35kV光伏發電用組合式變壓器.pdf

1、產品概述

      光伏發電作為一種清潔的能源生產方式，在國內外得到迅猛的發展。Z□S-ZG-□/□系列組合式變壓器正是為滿足日益增長的光伏發電的供電要求，在公司生產35kV 組合式變壓器基礎上，消化吸收國內外的先進技術結合國內需求自行發的系列產品。該產品是將變壓器，負荷開關，高壓熔斷器安裝在變壓器的箱體內，利用變壓器的絕緣油作為整個產品的絕緣和散熱介質，油箱采用全密封結構，具有體積小、重量輕、安裝方便等優點。光伏發電用組合式變壓器主要分為雙繞組和軸向雙分裂兩種。其中軸向雙分裂高壓采用軸向分段繞制、低壓采用銅箔繞制的方案，低壓兩個分支可以單獨運行，也可以同時運行和并聯運行，在光伏發電中得到了廣泛應用。

3.使用環境條件

1、海拔高度：≤4000米;

2、環境溫度：最高溫度+42℃，最低溫度-40℃;

3、濕度:日相對濕度平均值不超過95%;月相對濕度平均值不超過90%;

4、風速：戶外風速不超過45m/s;

5、防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2;

6、安裝地點傾斜度:不大于3°;

7、安裝環境:周?chē)諝獠皇芨g性，可燃性氣體等明顯污染，安裝地點無劇烈振動

4.結構特點

定購本產品超出上述條件的規定時，可與本公司協商。

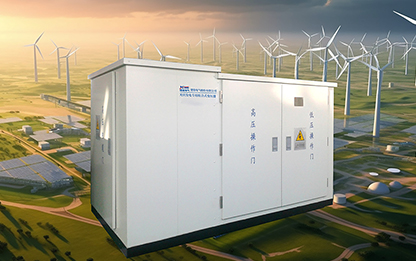

GS-Z.G-1600/35光伏發電用組合式變壓器由高壓室、變壓器本體和低壓室三個部分組成，按 “目”字形或 “L”字形布置。高壓帶電體及高壓電纜用單獨的隔室分開，并加裝電磁鎖裝置，方便安裝及維護;

       1、高壓負荷開關采用兩工位油浸式負荷開關，12kV產品采用插入式熔斷器加后備保護熔斷器保護。

       2、40.5kV產品采用插入式全范圍保護熔斷器保護，高壓組件與變壓器身同在一個油箱內。

       3、變壓器本體采用共箱結構，高低壓套管采用側面出線，方便與高低壓電器直接相連，插入式熔斷器置于器身的上面，有效的減小了安裝空間。散熱片安裝在變壓器本體的兩側，散熱效果好，散熱片可以是敞開式也可以是封閉式的安裝方式。

       4、該產品為低壓雙分裂式變壓器，采用軸向雙分裂，不僅限制了短路電流，而且節省了基本建設投資。

低壓兩個分支可以單獨運行，也可以同時運行，并且也可以并聯運行。

        5、無滲漏，每臺箱體均經過50kPa/12小時的密封試驗保證油箱無滲漏;

        6、設備外殼采用嚴格的涂裝工藝進行噴涂，并噴涂防紫外線面漆，戶外耐候性能強，能適應高海拔、重鹽霧等惡劣地區的防腐要求;

        7、變壓器散熱片直接與外部空氣接觸，散熱效果好。
